什么是主動減振器？原理、類型與應用詳解

一、什么是主動減振器？

1.1 定義

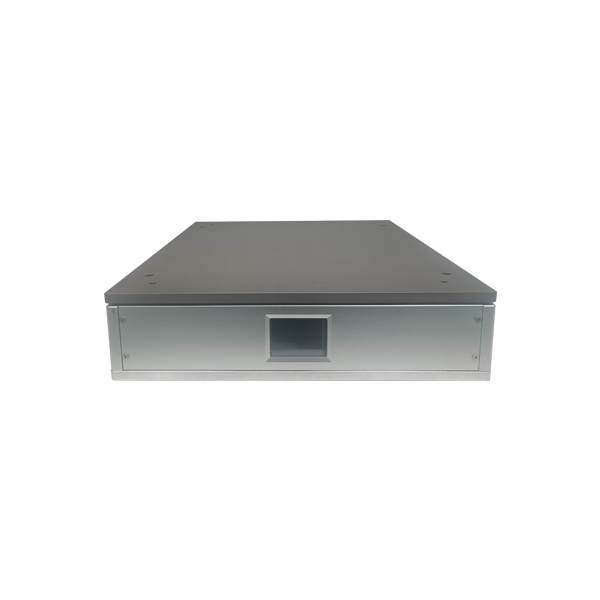

主動減振器（Active Vibration Isolator）是一種能夠主動檢測并抵消振動的精密設備。與被動減振器依賴彈簧和阻尼材料不同，主動減振器通過傳感器實時檢測振動，結合控制系統和執行器主動施加反向力，實現對振動的有效隔離。

1.2 核心工作原理

主動減振器的工作原理可以分為三個步驟：

振動檢測 → 信號處理 → 主動抵消
    ↓           ↓           ↓
  傳感器    控制算法    執行器(電磁/壓電/氣動)

1. 振動檢測：高靈敏度傳感器（如加速度計）實時檢測來自地基的振動信號
2. 信號處理：控制器對振動信號進行分析和處理，計算出最優的反作用力
3. 主動抵消：執行器產生與振動方向相反的力，主動中和振動能量

1.3 與被動減振器的區別

一句話總結：被動減振器“硬扛”振動，主動減振器“主動出擊”消滅振動。

二、主動減振器的核心組成

一套完整的主動減振系統通常由以下四個部分組成：

2.1 振動傳感器

• 類型：加速度傳感器、位移傳感器、速度傳感器
• 要求：高靈敏度、低噪聲、寬頻帶響應
• 關鍵指標：分辨率需達到 μg（微克）級別

2.2 控制器

• 核心功能：信號采集、濾波處理、控制算法運算
• 控制算法：PID控制、自適應控制、前饋控制、智能控制等
• 關鍵指標：低延遲、高采樣率（通常>10kHz）

2.3 執行器

• 類型：
  • 電磁執行器：響應快、推力大
  • 壓電執行器：精度高、頻帶寬
  • 氣動執行器：承載能力強
• 關鍵指標：推力范圍、響應帶寬、線性度

2.4 機架與支撐結構

• 承載設備重量
• 提供安裝接口
• 確保系統穩定性

三、主動減振器的類型分類

3.1 按控制方式分類

3.2 按執行器類型分類

電磁式主動減振器

• 優點：響應速度快、推力大、線性度好
• 缺點：發熱量大、需要屏蔽
• 典型應用：半導體光刻機、激光干涉儀

壓電式主動減振器

• 優點：精度極高、頻帶寬、無電磁干擾
• 缺點：行程有限、推力較小
• 典型應用：顯微系統、精密測量儀器

氣動式主動減振器（空氣彈簧減振）

• 優點：承載能力大、自適應性好、成本適中
• 缺點：響應速度相對較慢
• 典型應用：重型機床、五軸加工中心

3.3 按固有頻率分類

四、主動減振器的典型應用

4.1 半導體制造設備

典型設備：光刻機、刻蝕機、薄膜沉積設備、離子注入機

振動要求：納米級甚至亞納米級位移控制

為什么需要主動減振：

• 先進制程（7nm、5nm甚至3nm）對振動極其敏感
• 一臺光刻機價值數億元，任何振動導致的良率損失都是巨大的
• 晶圓傳輸過程中，納米級的位置誤差就會導致產品報廢

4.2 精密測量與檢測設備

典型設備：電子顯微鏡（SEM/TEM）、原子力顯微鏡（AFM）、激光干涉儀、三坐標測量機

振動要求：亞納米至納米級

為什么需要主動減振：

• 測量精度直接取決于“視場”穩定性
• 環境振動會引入測量誤差，影響檢測可靠性

4.3 超精密加工設備

典型設備：金剛石車床、光學鏡片加工中心、隱形眼鏡模具加工機

振動要求：納米級表面粗糙度

為什么需要主動減振：

• 切削力、砂輪不平衡等自身振動
• 地基和環境振動疊加
• 兩者都需要有效控制

4.4 光學與光子學設備

典型設備：光束線實驗站、激光諧振腔、光學干涉儀

振動要求：納米至微米級

為什么需要主動減振：

• 光束路徑的微小變化都會影響實驗結果
• 激光干涉測量對振動極為敏感

五、如何選擇主動減振器？

5.1 選型關鍵參數

5.2 選型流程

1. 明確設備振動要求
        ↓
2. 測試環境振動頻譜
        ↓
3. 確定減振系統參數
        ↓
4. 選擇合適的減振器類型
        ↓
5. 計算所需數量和布置方案
        ↓
6. 評估成本效益

5.3 常見誤區

? 誤區一：減振器越軟越好
? 軟減振器雖然隔離低頻振動好，但可能導致設備共振問題

? 誤區二：一臺減振器可以通用
? 不同設備對振動的敏感頻段不同，需要針對性選型

? 誤區三：買回來就能用
? 主動減振器需要專業調試和標定才能達到最佳性能

六、主動減振器的技術發展趨勢

6.1 智能化

• AI驅動的自適應控制算法
• 振動預測和預判功能
• 遠程監控和故障診斷

6.2 多自由度控制

• 從單自由度向六自由度發展
• 同時控制位移和姿態
• 應對復雜振動環境

6.3 國產化替代

• 國內企業（如三思減振）在超精密主動減振領域取得突破
• 打破國外技術壟斷
• 降低成本，提高服務響應速度

6.4 模塊化設計

• 標準化接口和模塊
• 快速部署和更換
• 降低維護成本

七、總結

主動減振器是高端精密設備不可或缺的關鍵配套系統。通過主動檢測和反向力抵消，它能夠在納米級別抑制振動，為半導體光刻機、精密測量儀器、超精密加工中心等設備提供穩定的工作環境。

選擇主動減振器的核心要點：

1. 明確設備的振動要求和環境條件
2. 選擇適合的減振器類型（電磁/壓電/氣動）
3. 確保承載能力和響應帶寬滿足需求
4. 選擇有技術實力和售后服務能力的供應商

如果您正在為精密設備尋找減振解決方案，歡迎聯系三思減振。我們的技術團隊可以根據您的具體需求，提供定制化的減振方案設計和實施服務。
