輸電線路桿塔傾斜在線監測系統的方案應用

      輸電線路桿塔結構穩定是保證電力正常運行的基礎。但由于輸電線路地理跨度大，其位于河流、山林等區域時輸電桿塔塔基在高差重力作用下容易發生傾斜和位移等安全事故，而輸電桿塔的位移與傾斜可能使桿塔結構在較強外力作用下發生形變乃至傾覆。與此同時工程施工、采礦等外力破壞，臺風、地震等極端天氣也會對桿塔本身穩定性產生破壞作用，促進桿塔傾斜乃至傾覆的危情。

      電力運維部門的經驗表明，及早發現桿塔傾斜并采取治理措施，可以顯著降低時間成本和經濟損失。特力康科技的基于高精度傳感定位技術的輸電線路桿塔傾斜在線監測系統，保障電網安全穩定。

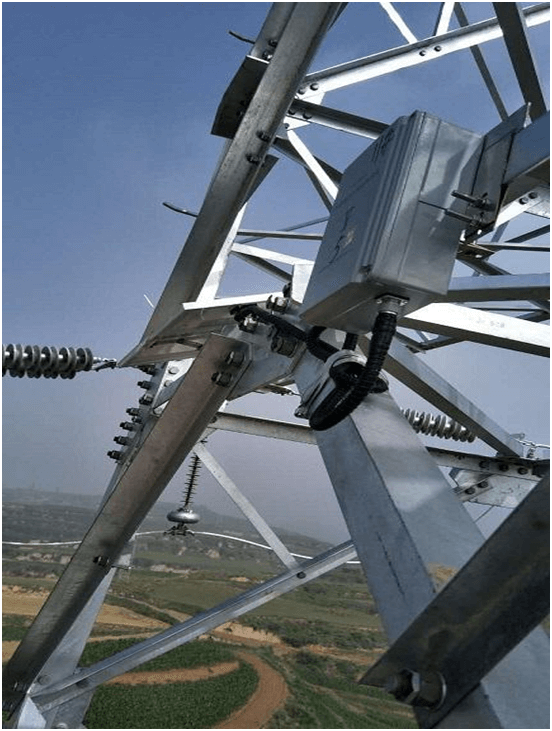

      輸電線路桿塔傾斜在線監測系統包括數據采集前端和后臺系統。前端裝置包含傾角傳感器、數據分析傳輸主機、供電模塊等實現高精度定位數據的采集和上傳。該前端裝置利用雙軸角度傳感器可以對輸電桿塔傾斜情況進行實時監測采集，通過分析監測點橫向傾斜、縱向傾斜角度，從而獲得該輸電桿塔傾斜變化量。能夠?qū)崿F(xiàn)對輸電桿塔傾斜異常情況的及時預警，采用無線專網的方式實現數據傳輸?shù)胶笈_(tái)系統。而后臺管理系統實現采集數據的分析解算，并將處理得到的數據以可視化方式呈現。同時該裝置裝配蓄電池和太陽能板作為能源供應，以實現在夜晚、陰雨天等情況下提供可持續的電力供應。

      輸電線路桿塔傾斜在線監測系統作為特力康科技有限公司自主研發的輸電線路在線監測系統，其性能優良，可靠性強，在電力監測領域中已大量應用并擁有眾多案例，滿足輸電桿塔高精度穩定情況實時監測的需求，為輸電線路安全運行提供保障。
