主動隔振與被動隔振的區別是什么？一文講清楚選型邏輯

在精密儀器、半導體設備、光學檢測系統的采購過程中，"主動隔振"和"被動隔振"幾乎是繞不開的兩個詞。很多工程師在選型時都會問同一個問題：

這兩種技術到底有什么區別？我的設備該選哪種？

本文從工作原理出發，結合實際工程場景，對兩者做一次系統性對比。

一、什么是被動隔振？

被動隔振是目前最成熟、應用最廣泛的減振方案。其核心原理是利用彈性元件（橡膠、彈簧、氣囊等）的阻尼特性，將設備與外部振動源"隔開"。

被動隔振的工作原理

被動隔振系統本質上是一個彈簧-質量-阻尼系統。當外部振動頻率高于系統固有頻率的√2倍時，系統才能實現隔振效果。這意味著：

• 固有頻率越低，低頻隔振能力越強
• 但固有頻率越低，系統越"軟"，設備穩定性越差
• 這是被動隔振無法突破的物理瓶頸

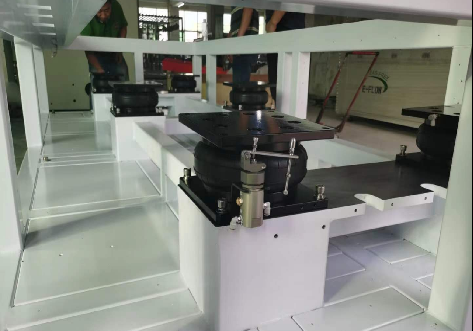

被動隔振的典型產品

被動隔振的局限性

1. 低頻隔振能力差：對1 Hz以下的低頻振動幾乎無效
2. 共振峰問題：在固有頻率附近存在放大效應，反而會加劇振動
3. 無法自適應：環境變化（溫度、載荷、振動特性改變）時無法主動調整
4. 響應滯后：被動元件只能"被動承受"，無法預判和補償

二、什么是主動隔振？

主動隔振（Active Vibration Isolation，簡稱AVI）是在被動隔振基礎上引入閉環控制系統的升級方案。系統通過傳感器實時檢測振動信號，由控制器計算補償量，再驅動執行機構（音圈電機、壓電陶瓷等）產生反向作用力，主動抵消振動。

主動隔振的工作原理

振動輸入 → 傳感器檢測 → 控制器計算 → 執行機構輸出反向力 → 振動被抵消
              ↑__________________________________|
                        閉環反饋

這種機制的核心優勢在于：不依賴彈性元件的被動特性，理論上可以從任意低頻開始隔振。

主動隔振的核心指標

• 隔振起始頻率：優質主動隔振系統可達0.5 Hz甚至更低
• 隔振效率：在1～100 Hz頻段內，隔振量可達20～40 dB
• 響應速度：控制周期通常在毫秒級，遠快于人工調整

三、主動隔振 vs 被動隔振：核心對比

四、如何判斷自己的設備需要主動隔振？

以下情況，強烈建議選擇主動隔振：

情況1：設備對低頻振動敏感

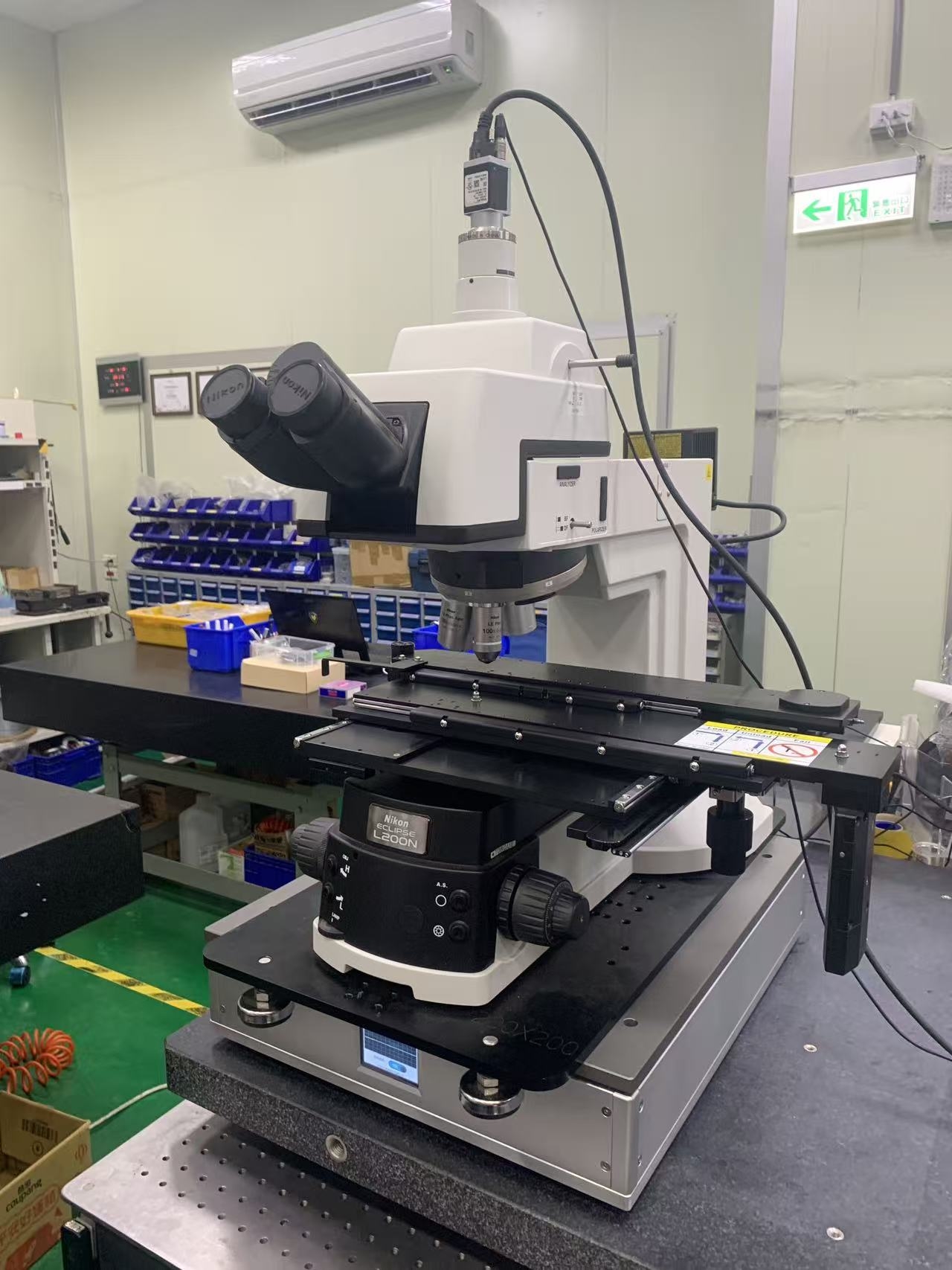

如果你的設備（如原子力顯微鏡AFM、白光干涉儀、激光陀螺儀）工作精度在納米量級，人走路產生的1～3 Hz低頻振動就會直接影響測量結果。被動隔振對此無能為力。

情況2：振動環境復雜多變

工廠環境中振動頻率、方向和幅值隨時間變化（如附近設備開停、叉車經過），被動系統無法適應，而主動系統能實時追蹤并補償。

情況3：工藝對振動容忍度極低

半導體制造中，光刻、鍵合、檢測等工序?qū)φ駝?dòng)的容忍度以納米計。一次非預期振動就可能導致整批晶圓報廢。這類場景的ROI計算中，主動隔振的成本往往只占良率提升收益的零頭。

情況4：設備安裝在振動較大的樓層

高樓層的樓板振動頻率通常在1～10 Hz，正好在被動隔振的低效區間內。主樓安裝精密設備的企業，尤其需要考慮主動方案。

五、被動隔振仍然適用的場景

主動隔振并非在所有場景都優于被動方案。以下情況選被動更合適：

• 普通機械加工設備：振動要求不高，氣浮隔振臺或彈簧隔振器完全夠用
• 預算有限的中小企業：優先用被動方案控制成本，后期升級
• 戶外或無穩定電源環境：主動系統需要穩定供電，野外環境不適用
• 對體積重量有嚴苛限制：主動系統有控制器、傳感器等附加部件

六、主動+被動混合方案：兩全其美

工程實踐中，**混合隔振（Hybrid Isolation）**已成為高端精密設備的主流選擇：

• 外層：氣浮或金屬?gòu)椈杀粍?dòng)隔振層，處理高頻振動（>10 Hz）
• 內層：主動控制系統，專門對付低頻和超低頻振動（<10 Hz）

這種組合方案能在全頻段實現優秀的隔振效果，同時降低主動系統的控制難度和功耗。

七、選型決策流程圖

你的設備精度要求是多少？
        |
        ├── 微米級以上 → 被動隔振（氣浮臺/彈簧）通常已足夠
        |
        └── 納米級或以下
                |
                ├── 振動環境穩定（樓板振動<1μm）→ 高性能被動隔振或混合方案 | └── 振動環境復雜或有低頻干擾 → 主動隔振或混合隔振方案

總結

一句話總結：被動隔振解決"有沒有"的問題，主動隔振解決"夠不夠好"的問題。當你的設備精度要求超過被動方案能覆蓋的上限時，主動隔振是必然選擇，而不是"可選配置"。
